Доброго времени суток
Предупреждаю сразу, до сей поры не интересовался и не вдавался в подробности текущей проблемы
У меня есть блок питания на 700w (ну типо так написано, по факту может быть и 500-600)
Мне нужно запитать видеокарту 8+6pin, но у меня имеется только 8pin. Мне нужно намутить еще 6pin. Блок модульный т.е по идее можно еще протянуть провода. НО тут выясняются несколько нюансов (как в анекдоте)
Оказывается нет никаких стандартов по распиновке pci-e коннекторов и каждый производитель собачит, как вздумается
Как не обосраться и правильно перекинуть пины (если нет других вариантов) и удостовериться в правильном подключением перед стартом и пожаром
мой чистенький бп
питалово текущей карты
Покупать новый блок не хочу
Локен сказал(а):↑Сними оплётку с кабеля, который у тебя есть и посмотри, какой провод куда идёт.
Ну или мультиметром прозвони разъёмы с двух сторон.
Нажмите, чтобы раскрыть...ну я так и думал сделать завтра
Мне теперь интересно как устроено это все дело (уже посмотрел пару видосов)

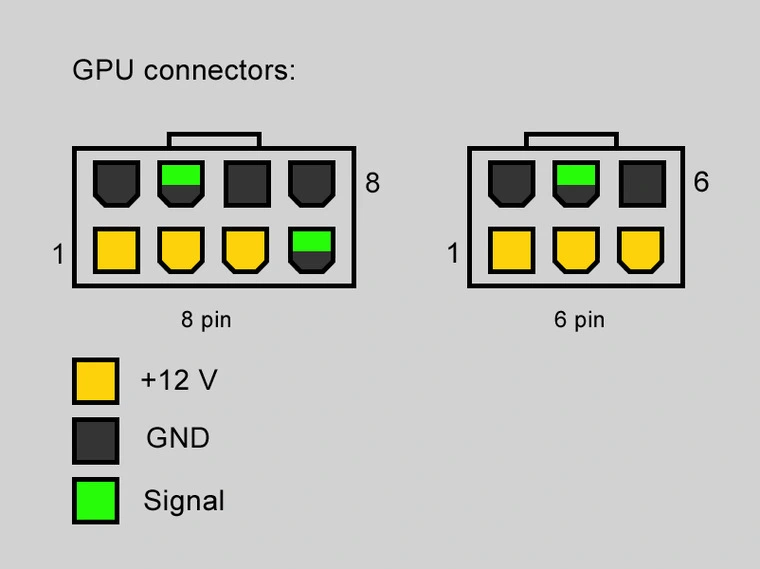

Наткнулся на примерную распиновку (очень похоже на то что я вижу у себя)
Теперь вообще тупой вопрос. Если втупую не смотреть распиновку ничего не измерять, а повторить предыдущий 8pin в точности (условно левый верхний слот из бп выходит на левый верхний угол видеокарты и т.д), то должно же работать? Провода ведь это кусок меди в изоляции, а цвета изоляции это типо некого стандарта электриков, правильно?
Дринбибиска сказал(а):↑ну я так и думал сделать завтра
Мне теперь интересно как устроено это все дело (уже посмотрел пару видосов)
Наткнулся на примерную распиновку (очень похоже на то что я вижу у себя)
Теперь вообще тупой вопрос. Если втупую не смотреть распиновку ничего не измерять, а повторить предыдущий 8pin в точности (условно левый верхний слот из бп выходит на левый верхний угол видеокарты и т.д), то должно же работать? Провода ведь это кусок меди в изоляции, а цвета изоляции это типо некого стандарта электриков, правильно?
Нажмите, чтобы раскрыть...8-пин от 6-пин отличается лишь двумя дополнительными пинами земли. Убери эти 2 пина, получишь тот же самый 6-пин.
Локен сказал(а):↑8-пин от 6-пин отличается лишь двумя дополнительными пинами земли. Убери эти 2 пина, получишь тот же самый 6-пин.
Нажмите, чтобы раскрыть...А я правильно понял, что абсолютно все видеокарты принимают в строгом порядке пины, а вот сами производители БП могут выводить из БП в произвольном т.е как бы они выводят все по-разному напряжение из БП, но в конечном итоге приходят к какому-то стандарту видеокарты?
Дринбибиска сказал(а):↑Доброго времени суток
Предупреждаю сразу, до сей поры не интересовался и не вдавался в подробности текущей проблемы
У меня есть блок питания на 700w (ну типо так написано, по факту может быть и 500-600)
Мне нужно запитать видеокарту 8+6pin, но у меня имеется только 8pin. Мне нужно намутить еще 6pin. Блок модульный т.е по идее можно еще протянуть провода. НО тут выясняются несколько нюансов (как в анекдоте)
Оказывается нет никаких стандартов по распиновке pci-e коннекторов и каждый производитель собачит, как вздумается
Как не обосраться и правильно перекинуть пины (если нет других вариантов) и удостовериться в правильном подключением перед стартом и пожаром
мой чистенький бп
питалово текущей карты
Покупать новый блок не хочу
Нажмите, чтобы раскрыть...впервые слышу что распиновка рандомная.
Даже на картинке видно что те что ближе к собачке - земля, а те что дальше - 12 вольт. (кроме восьмерки - там добавочные оба земля)
Zacateca сказал(а):↑впервые слышу что распиновка рандомная.
Даже на картинке видно что те что ближе к собачке - земля, а те что дальше - 12 вольт.
Нажмите, чтобы раскрыть...Ну типо у меня нет родного дополнительного кабеля в pci-e
Я ведь не могу взять рандомный кабель ткнуть и все будет работать (такое может произойти если совпадет распиновка), но велик риск что сдохнет видеокарта, если напряжение пойдет туда куда не должно и наоборот
Дринбибиска сказал(а):↑Ну типо у меня нет родного дополнительного кабеля в pci-e
Я ведь не могу взять рандомный кабель ткнуть и все будет работать (такое может произойти если совпадет распиновка), но велик риск что сдохнет видеокарта, если напряжение пойдет туда куда не должно и наоборот
Нажмите, чтобы раскрыть...1 кабеля не хватает разве?
у тебя 2 линии по 35 ампер ( условно 318 ватт на линию, если без перегруза)
что за видюха?
Zacateca сказал(а):↑1 кабеля не хватает разве?
Нажмите, чтобы раскрыть...У меня кабель 8pin
Я хочу взять себе (не кидайте какашками) rx 5700xt за очень крутой прайс 23к
Там питалово 8+6 т.е 14pin суммарно
Да я могу купить разветвитель 8+8, но это же дополнительная нагрузка на провода -> выше нагрев -> риск проплавить провода замкнуть/открытое пламя
Как я понимаю устроено все это дерьмо
тык
Правильно я предполагаю? @Локен
Дринбибиска сказал(а):↑У меня кабель 8pin
Я хочу взять себе (не кидайте какашками) rx 5700xt за очень крутой прайс 23к
Там питалово 8+6 т.е 14pin суммарно
Да я могу купить разветвитель 8+8, но это же дополнительная нагрузка на провода -> выше нагрев -> риск проплавить провода замкнуть/открытое пламя
Как я понимаю устроено все это дерьмо
тык
Правильно я предполагаю? @Локен
Нажмите, чтобы раскрыть...Всё зависит от твоего БП. Если от выдавит всё что нужно по одному 8pin - то будет работать и с одним.
Не парься по распиновке, всё будет сразу как нужно.
Смысл в разветвителе? Я тебе написал для чего делается 2 линии.
Условно БП может выдать 150 ватт на линию, а видюха потребляет 200 ватт. Поэтому ставят 2 коннектора.
У тебя в бп 318 ватт на каждую линию 12В.
Zacateca сказал(а):↑Всё зависит от твоего БП. Если от выдавит всё что нужно по одному 8pin - то будет работать и с одним.
Не парься по распиновке, всё будет сразу как нужно.
Смысл в разветвителе? Я тебе написал для чего делается 2 линии.
Условно БП может выдать 150 ватт на линию, а видюха потребляет 200 ватт. Поэтому ставят 2 коннектора.
У тебя в бп 318 ватт на каждую линию 12В.
Нажмите, чтобы раскрыть...Типо тыкать 8пин и не парится?
Провода не оплавятся?
Говорят к такой зверюге (по потреблению) нужен хороший блок иначе это F в течении недели-месяца
А тут еще все потребление на 8пинах (ну и сам pcie в матери вроде 75w запитывает)
Дринбибиска сказал(а):↑У меня кабель 8pin
Я хочу взять себе (не кидайте какашками) rx 5700xt за очень крутой прайс 23к
Там питалово 8+6 т.е 14pin суммарно
Да я могу купить разветвитель 8+8, но это же дополнительная нагрузка на провода -> выше нагрев -> риск проплавить провода замкнуть/открытое пламя
Как я понимаю устроено все это дерьмо
тык
Правильно я предполагаю? @Локен
Нажмите, чтобы раскрыть...Верхний правый разъём - это распиновка твоего синего разъёма в блоке питания, два левых разъёма - 6 и 8-пин со стороны подключения видеокарты.
Дринбибиска сказал(а):↑Типо тыкать 8пин и не парится?
Провода не оплавятся?
Говорят к такой зверюге (по потреблению) нужен хороший блок иначе это F в течении недели-месяца
Нажмите, чтобы раскрыть...1) чекни спецификацию материнки, сколько ватт она может выдать по линии PCI Express 4.0. Она тоже питает видюху.
2) чекни толщину кабеля 8 pin (AWG) и прикинь по таблицам макс ток, если думаешь что будет греться ( 3 провода под нагрузкой).
Локен сказал(а):↑Верхний правый разъём - это распиновка твоего синего разъёма в блоке питания, два правых разъёма - 6 и 8-пин со стороны подключения видеокарты.
Нажмите, чтобы раскрыть...Ну я так и предполагал, что сверху все 12V на БП, под оплеткой они перекручены и в конечном итоге оказываются в другом положение. Нужно лишь правильно их ткнуть в коннектор
Дринбибиска сказал(а):↑Ну я так и предполагал, что сверху все 12V на БП, под оплеткой они перекручены и в конечном итоге оказываются в другом положение. Нужно лишь правильно их ткнуть в коннектор
Нажмите, чтобы раскрыть...Тот ряд, где посередине 2 квадратных микро-разъёма - 12в.
Ряд, где квадратные микро-разъёмы по краям - земля.
У тебя в бп разъём перевернут кверху ногами относительно картинки, поэтому получается, нижний ряд это 12в, а верхний земля.
Спойлер
Zacateca сказал(а):↑1) чекни спецификацию материнки, сколько ватт она может выдать по линии PCI Express 4.0. Она тоже питает видюху.
2) чекни толщину кабеля 8 pin (AWG) и прикинь по таблицам макс ток, если думаешь что будет греться ( 3 провода под нагрузкой).
Нажмите, чтобы раскрыть...У меня материнка старенькая и там всего лишь 2.0
Посмотрел тесты потеряю от 10 до 20% производительности
Да и нужно у бати штангенциркуль брать, рулеткой мерить это такое
Дринбибиска сказал(а):↑У меня материнка старенькая и там всего лишь 2.0
Посмотрел тесты потеряю от 10 до 20% производительности
Да и нужно у бати штангенциркуль брать, рулеткой мерить это такое
Нажмите, чтобы раскрыть...разве у тебя ботлнека не будет по скорости передачи данных?
И разве разъем не поменялся?
Zacateca сказал(а):↑разве у тебя ботлнека не будет по скорости передачи данных?
И разве разъем не поменялся?
Нажмите, чтобы раскрыть...Разъем не поменялся
Пропускная способность упадет, но какая разница если у меня сейчас 750ti стоит ?
Хуже точно не будет, а вот видеокарту забрать по норм цене пока крипта упала в цене и доллар плавает в районе 54, это неплохая возможность
Еще в феврале люди забирали за 50-80к эту карту, а тут 23к + не надо платить таможню
Когда перейду на AM4 (вроде с B550 чипсета идет 4.0), то видеокарта еще и в pci-e 4.0 заработает + производительность
Локен сказал(а):↑Тот ряд, где посередине 2 квадратных микро-разъёма - 12в.
Ряд, где квадратные микро-разъёмы по краям - земля.
У тебя в бп разъём перевернут кверху ногами относительно картинки, поэтому получается, нижний ряд это 12в, а верхний земля.
Спойлер
Нажмите, чтобы раскрыть...Точно мой блок загулил?
У меня вроде такой
Даже хз стоит ли оставлять этот блок, исходя из цены не выглядит хорошим. Хотя пока я не узнал про это он меня устраивал более чем
Хз сколько ему лет, если у меня служит 2 года (3 пошел) и еще у предыдущего хозяина хз сколько служил
Дринбибиска сказал(а):↑Разъем не поменялся
Пропускная способность упадет, но какая разница если у меня сейчас 750ti стоит ?
Хуже точно не будет, а вот видеокарту забрать по норм цене пока крипта упала в цене и доллар плавает в районе 54, это неплохая возможность
Еще в феврале люди забирали за 50-80к эту карту, а тут 23к + не надо платить таможню
Когда перейду на AM4 (вроде с B550 чипсета идет 4.0), то видеокарта еще и в pci-e 4.0 заработает + производительность
Точно мой блок загулил?
У меня вроде такой
Даже хз стоит ли оставлять этот блок, исходя из цены не выглядит хорошим. Хотя пока я не узнал про это он меня устраивал более чем
Хз сколько ему лет, если у меня служит 2 года (3 пошел) и еще у предыдущего хозяина хз сколько служил
Нажмите, чтобы раскрыть...Загуглил серийник на фотке, нашёл это.
По поводу блока, нашёл только обзор этой модели на 800w и там лажа, а не блок, не соответствует ни числу линий 12в (обе линии впаяны в один контакт на плате БП), ни заявленной мощности 40A, стоят две шотки по 30A, что означает, что максимально допустимый ток 30A, а не 40.
Какие приколы есть в твоём БП, можно только гадать.Старый, лажовый, ещё и б/у
Локен сказал(а):↑Загуглил серийник на фотке, нашёл это.
По поводу блока, нашёл только обзор этой модели на 800w и там лажа, а не блок, не соответствует ни числу линий 12в (обе линии впаяны в один контакт на плате БП), ни заявленной мощности 40A, стоят две шотки по 30A, что означает, что максимально допустимый ток 30A, а не 40.
Какие приколы есть в твоём БП, можно только гадать.Старый, лажовый, ещё и б/у
Нажмите, чтобы раскрыть...Ну как б/у, мне грубо говоря пк прислали бесплатно 2-3 года назад. Грех жаловаться
Бывший хозяин обычный юзер т.е там никаких запредельных нагрузок не было
Вот на ютубе смотрел видос про этот блок, жаль он обрывается и никаких выводов мужик не высказал
видосЯ прикинул, что суммарная нагрузка будет ~ 450-480w (fx8350+5700xt)
Вроде как хватает, даже если там и нет 700w, но 500-550 то там должно быть
А нет, сделал мужик выводы, просто они были в самом начале, а я с тестирования начал смотреть
Ну вот он говорит 560 держит, а дальше на 12v напряжение падает ниже 11.4
